3D háromdimenziós hegesztett táblák
TERMÉK KATEGÓRIÁK
PAGÁT 3D táblás kerítés

Előnyök

Különösen stabil rácskialakítású háló háromdimenziós bordákkal. Ipari, lakóövezeti és intézményi felhasználásra egyaránt alkalmas. Négyféle oszloprendszerrel négyféle megjelenést lehet adni a kerítésnek. Tűzihorganyzott és műanyag bevonatos kivitelben készül.

 3D acél táblaelem

Ponthegesztett, horganyzott, valamint horganyzott és műanyag bevonatos. Háromdimenziós bordákkal és 30 mm-es túlnyúlással felül vagy alul.
Színek: horganyzott, zöld RAL 6005 és fehér RAL 9010, sárga RAL 1012, piros RAL 3002, szürke RAL 7030, Antracit RAL 7016, kék RAL 5010, fekete RAL 9005
Rúdátméro 5 mm
Táblahossz 2500 mm
Osztás 50 x 200 mm
Osztás a bordáknál 50 x 100 mm
Bordamélység 29 mm
Táblamagasság 600-2400 mm



Típus
Tábla-
magasság
Oszlop
hossza
Bordák
száma
Kampós
csavarok
száma
Tábla-
összekötok
száma
Muanyag
összekötok
száma
BEKAFIX
rögzítok
száma
6/5 Nyf3D
630
1000
2
2
3
3
4
10/5 Nyf3D
1030
1500
2
3
4
3
4
12/5 Nyf3D
1230
1700
2
3
5
4
4
15/5 Nyf3D
1530
2000
3
4
5
4
6
17/5 Nyf3D
1730
2400
3
4
6
5
6
20/5 Nyf3D
2030
2600
4
5
6
6
8
24/5 Nyf3D
2430
3200
4
6
8
7
8

1. oszloptípus végtelenített szerelési rendszerhez

Négyszögletu zártszelvény elore kifúrt szerelési pontokkal
Muanyag oszlopsapka
Méret: 40 x 60 x 2 mm
Rögzítés rozsdamentes kampós csavarokkal, táblák összekötése rozsdamentes összekötokkel.

2. oszloptípus oszloptábla-szerelési rendszerhez

Négyszögletu zártszelvény elore kifúrt szerelési pontokkal
Muanyag oszlopsapka
Méret: 60 x 60 x 2 mm
Rögzítés muanyag lefogókkal

3. oszloptípus Bekafix

H profilú oszlop elore kialakított szerelési pontokkal
Muanyag oszlopsapka
Méret: 70 x 45 mm
Rögzítés muanyag rögzítoelemekkel, sarkokon fém rögzíto-elemekkel

4. oszloptípus Bekafast

Speciális profilú oszlop, kialakított rögzítofülekkel
Muanyag oszlopsapka
Méret: 60 x 50 mm (gombaformára emlékeztet)
Rögzítoelemek nélkül szerelheto

Szerelés

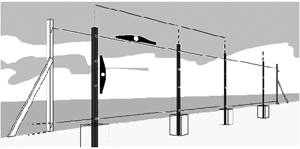

1. Oszlop kiosztás


Végtelenített rendszer

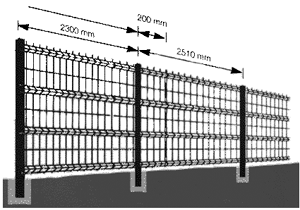

A kerítés elején 2300 mm oszloptávot kell tartani, hogy 200 mm túlnyúlás biztosítva legyen. Erre a túlnyúlásra azért van szükség, hogy a kerítésmezok folyamatos egymáshoz rögzítése az acél összeköto elemekkel megoldható legyen. A további kerítésoszlopok közepének távolsága egymástól 2510 mm.

Oszloptáblarendszer

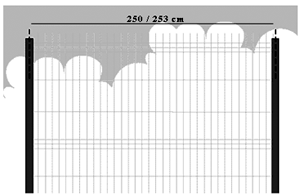

A kerítésoszlopok közepének távolsága 2530 mm. Az oszloptávolság 50 mm-es ugrásokkal a szükséges méretre szukítheto.

Bekafix és Bekafast rendszer

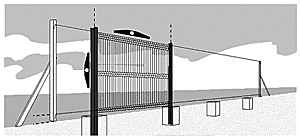

A tábla az oszloppal együtt kerül beépítésre földnedves betonba, kitámasztással. Az oszlop közepek távolsága 2530 mm, ezen távolság 50 mm-es ugrásokkal szukítheto.

Sarokkialakítás


Végtelenített rendszer

A Nylofor bordás kerítésrendszereknél nincsen szükség külön sarokoszlopra. A táblákat a sarkokon is biztonságosan össze lehet kötni az acél összeköto elemekkel. Az utolsó oszlopnak 300-400 mm távolságban kell lennie a saroktól. Szükség esetén a táblákat le kell rövidíteni.
Ha eloregyártott betonlábazat kerül beépítésre, akkor az oszlopok közvetlenül a sarokra kerülnek.

Oszloptáblarendszer

Derékszögu sarkokhoz külön sarokoszlop rendelheto. Más szögben záródó sarkokhoz 2db oszlop alkalmazása szükséges.

BEKAFIX és BEKAFAST

2 db oszlop beépítése szükséges.

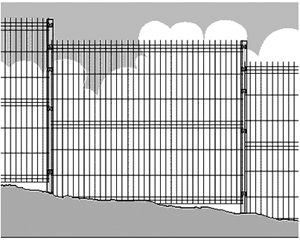

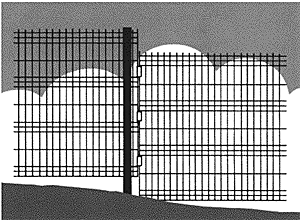

Szintkiegyenlítés


Végtelenített rendszer

100 mm, 200 mm ugráslépcso javasolt, de ettol eltéro méret több rögzíto felhasználásával megoldható

Oszloptáblarendszer

100 mm, 200 mm ugráslépcso javasolt, de ettol eltéro méret több rögzíto felhasználásával megoldható.

BEKAFIX rendszer

25 mm-es lépcsonként változtatható a szint.

BEKAFAST rendszer

200 mm-es lépcsonként változtatható a szint.

Rögzítés


1. oszloptípusnál: Végtelenített rendszer

Az oszlop elore kifúrt szerelopontokkal készül. Az illetéktelen személy által történo leszerelés elleni védelmet a 4301-es rozsdamenetes acélból készülo, leszakadó feju, biztonsági anyák adják a kampós csavar végén, amik a táblákat rögzítik az oszlopokhoz. A táblákat M alakú rozsdamentes acél rögzítokapcsokkal lehet egymással összekötni. A speciális fogó teszi lehetové a rögzítokapcsok ráhajlítását a táblák szélso rúdjaira.

2. oszloptípusnál: Oszloptáblarendszer

Az oszlopok elore kifúrt szerelopontokkal készülnek. Muanyag lefogó rögzíti a táblákat az oszlophoz és egymáshoz.

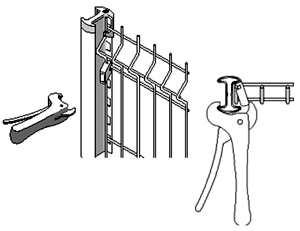

3. oszloptípusnál: Bekafix rendszer

Az oszlop kialakítása szerelopontokat tartalmaz. A fém- és muanyag rögzítoket ezekbe a mélyedésekbe lehet bepattintani a speciális Bekafix fogóval. A kemény muanyagból készült oszlopsapka rögzíti is a tábla tetejét.

4. oszloptípusnál: Bekafast rendszer

Külön rögzítok felhasználása nélkül, a különleges Bekafast profil erre a célra kialakított réseibe akár szabadkézzel is be lehet pattintani a táblákat kb. 45 fokban, ferdén kezdve a szerelést.


2,5 m feletti kerítések

Speciális kérésre elvégzett oszlopméretezés alapján, táblák egymás felé elhelyezésével akár 6 m magas kerítés is építheto.

Kapuk

A Nylofor bordázott, táblás kerítésrendszereket Nylofor, illetve Robusta szárnyaskapukkal és tolókapukkal lehet teljessé tenni. Kapuk csatlakozásánál javasolt külön Nylofor oszlop beépítése, azonban egyes esetekben a tábla a kapuoszlophoz rögzíthetok.

Falhoz, oszlophoz rögzítés

BEKAFOR falrögzíto segítségével a Nylofor táblák kooszlopok közé, illetve falhoz is rögzíthetok.



Szakképzett, gyakorlott kivitelezok biztosíthatják a kerítésrendszerek optimális tartósságát és a kapuszerkezetek tökéletes muködését hosszú távon.
